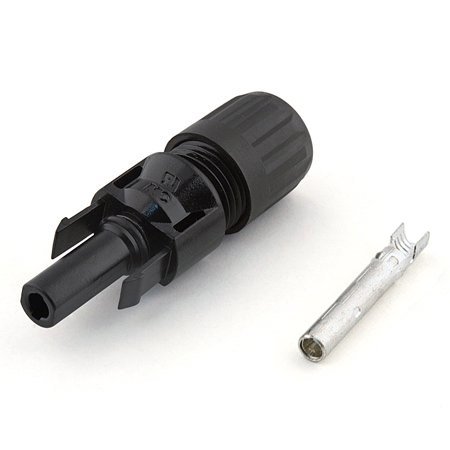

Conector hembra (casquillo) fotovoltaico Original MC4 de Stäubli Electrical Connectors, tipo PV-KBT4/10II. Está diseñado para la terminación por crimpado de cables solares de sección 10 mm², con un diámetro exterior de 7,0 a 8,8 mm.
El probado sistema de contacto MULTILAM mantiene bajas pérdidas eléctricas durante toda la vida útil del conector. Utilizar únicamente con un conector compatible de la familia MC4 y un cable adecuado.
Características técnicas
Fabricante: Stäubli Electrical Connectors
Gama: Original MC4
Tipo: PV-KBT4/10II - conector hembra (casquillo)
Referencia Stäubli: 32.0034P0001
Sección del conductor: 10 mm²
Diámetro exterior del cable: 7,0 a 8,8 mm
Anchura de la abertura de crimpado: 6,5 mm
Tipo de terminación: crimpado
Características asignadas IEC: 1.000 V CC / 45 A (IEC 62852)
Resistencia de contacto: inferior a 0,25 mΩ
Temperatura ambiente de servicio: -40 °C a +85 °C
Temperatura límite superior: +105 °C
Grado de protección, conectado: IP65 / IP68 (1 m, 1 h)
Grado de protección, desconectado: IP2X
Sistema de contacto: MULTILAM
Material del contacto: cobre estañado
Material aislante: PC/PA, clase de inflamabilidad UL94-V-0
Número máximo de ciclos de conexión: 100
Consejo: proteger los conectores sin acoplar de la suciedad con tapones de protección Stäubli adecuados.
